Como funcionam as superfícies de controle de voo de aeronaves?

Apenas o simples fato de que uma aeronave pode decolar e permanecer no ar é um milagre da engenharia que geralmente consideramos garantido. Embora as partes fixas da fuselagem, asas e estabilizadores sejam essenciais, a verdadeira sutileza na manobra de um jato vem das partes dinâmicas anexadas a eles - as superfícies de controle de voo. Vamos dar uma olhada no que são e como funcionam.

Como funcionam as superfícies de controle dinâmico de uma aeronave? (Foto: Getty Images)

Superfícies primárias e secundárias

As superfícies de controle são todas as partes dinâmicas em uma aeronave que podem ser manipuladas para dirigir o avião durante o voo. Eles são divididos em superfícies de controle primárias e secundárias. Os principais em uma aeronave de asa fixa incluem os ailerons, elevadores e leme. Estes são responsáveis ​​por dirigir a aeronave.

Uma aeronave em voo pode girar em três dimensões - horizontal ou guinada, vertical ou inclinação e longitudinal ou roll. As superfícies de controle primárias produzem torque, que varia a distribuição da força aerodinâmica ao redor do avião.

As superfícies de controle secundárias incluem spoilers, flaps, slats e freios a ar. Isso modifica a aerodinâmica geral do avião, aumentando ou reduzindo a sustentação ou resistência gerada pelas asas.

Todas as superfícies atuam juntas para equilibrar as forças aerodinâmicas que impactam uma aeronave e para mover o avião em diferentes eixos em relação ao seu centro de gravidade.

Os elevadores

Os elevadores levantam e abaixam a aeronave, movendo o avião em seu eixo transversal, produzindo inclinação. A maioria das aeronaves possui dois elevadores. Eles são colocados na borda de fuga em cada metade do estabilizador horizontal fixo.

Os elevadores são montados nos estabilizadores horizontais fixos (Foto: Jake Hardiman/Simple Flying)

A entrada manual ou do piloto automático move os elevadores para cima ou para baixo conforme necessário por um movimento para frente ou para trás da coluna de controle ou da alavanca de controle.

Se for movido para frente, o profundor desvia para baixo, o que gera um aumento na sustentação da superfície da cauda. Isso, por sua vez, faz com que o nariz do avião gire ao longo do eixo vertical e vire para baixo. O oposto é verdadeiro quando o painel de controle é puxado para trás.

O leme

O leme move a aeronave em seu eixo horizontal, produzindo guinada. Assenta no estabilizador vertical ou na barbatana caudal. Não é usado para dirigir a aeronave diretamente, como o próprio nome pode fazer crer. Em vez disso, é usado para neutralizar a guinada adversa produzida ao virar a aeronave ou para neutralizar uma falha de motor em quatro jatos.

O leme é articulado à barbatana de cauda fixa da aeronave (Foto: Getty Images)

Ele também é usado para 'escorregar' e direcionar a trajetória do avião antes de pousar durante uma aproximação com forte vento cruzado. O leme é geralmente controlado pelos pedais esquerdo e direito do leme na cabine.

Os ailerons

Os ailerons, que em francês significa 'asas pequenas', são usados ​​para inclinar o avião de um lado para o outro, movendo-o ao longo de seu eixo longitudinal, produzindo roll. Eles são fixados nas bordas externas das asas da aeronave e se movem em direções opostas uma da outra para ajustar a posição do avião.

Os ailerons estão localizados nas bordas externas das asas da aeronave e funcionam
em oposição um ao outro (Foto: Jake Hardiman/Simple Flying)

Quando o dispositivo de controle da cabine de comando é movido ou girado, um aileron desvia para cima e o outro para baixo. Isso faz com que uma asa gere mais sustentação do que a outra, o que faz o avião rolar e facilita uma curva na trajetória de vôo, ou o que é conhecido como 'curva inclinada'. A aeronave continuará a girar até que um movimento oposto retorne o plano ao longo do eixo longitudinal.

Flaps

Os flaps lembram os ailerons, mas ficam mais próximos da fuselagem. Eles mudam o formato da asa da aeronave e são utilizados para gerar mais sustentação e aumentar o arrasto, dependendo de seu ângulo. Sua configuração é geralmente entre cinco e quinze graus, dependendo da aeronave.

Os flaps são usados ​​para alterar a forma da asa para manipular o arrasto ou a sustentação (Foto: Getty Images)

Os flaps da borda final se estendem e se movem para baixo na parte de trás da asa. Os flaps de ponta se movem para fora e para frente na frente da asa. No entanto, as abas da borda dianteira e as venezianas não são controladas individualmente, mas respondem ao movimento das abas da borda traseira.

Slats e slots

As ripas de ponta se estendem da superfície da frente da asa usando pressão hidráulica. Ao todo, eles podem alterar a forma e o tamanho da asa de maneira bastante significativa. Isso permite que os pilotos adaptem a quantidade de arrasto e sustentação necessária para os procedimentos de decolagem e pouso.

Os espaços entre os flaps são chamados de ranhuras, que permitem mais fluxo de ar
para o topo da superfície extra da asa (Foto: Getty Images)

Os slots são aberturas entre os diferentes segmentos das abas. Eles são recursos aerodinâmicos que permitem que o ar flua de debaixo da asa para sua superfície superior. Quanto maior a superfície dos flaps da borda de fuga implantados, mais slots são necessários.

Spoilers e freios a ar

Spoilers e freios a ar são usados ​​para reduzir a sustentação e desacelerar a aeronave. Eles são usados ​​na aproximação e após o pouso. Spoilers são pequenos painéis articulados na superfície superior da asa e diminuem a sustentação interrompendo o fluxo de ar.

Spoilers são usados ​​para interromper o fluxo de ar sobre a asa, aumentando o arrasto
(Foto: Olga Ernst via Wikimedia Commons)

Embora os spoilers possam atuar como freios, os freios a ar adequados se estendem da superfície para a corrente de ar para reduzir a velocidade da aeronave. Na maioria das vezes, eles são implantados simetricamente em cada lado.

Circuito hidráulico

As aeronaves a jato contam com sistemas hidráulicos para manipular as superfícies de controle. Um circuito mecânico liga o controle da cabine ao circuito hidráulico que controla as superfícies dinâmicas do avião. Isso tem bombas hidráulicas, reservatórios, filtros, tubos, válvulas e atuadores. Esse sistema significa que a forma como uma aeronave responde é determinada pela economia, e não pela força física do piloto.

Por Jorge Tadeu com informações da Simple Flying

Vídeo: "Os Dois Pilotos Dormiram Durante o Voo Com Tempo Ruim"

Os dois pilotos da Batik Air da Indonésia Dormiram durante o voo na Indonésia.

Via Canal Aviões e Músicas com Lito Sousa

Aconteceu em 26 de março de 1991: Terror a bordoㅤㅤㅤO sequestro do voo SQ 117 da Singapore Airlines

O voo SQ 117 da Singapore Airlines foi sequestrado em 26 de março de 1991, logo após decolar de Kuala Lumpur. Os sequestradores eram quatro passageiros que alegavam ser membros do Partido do Povo do Paquistão.

O avião Airbus A310-324, prefixo 9V-STP (*), da Singapore Airlines (foto acima), transportava 118 passageiros e 11 tripulantes para um voo de 50 minutos entre o Aeroporto Internacional Subang em Kuala Lumpur e o Aeroporto Changi em Cingapura.

* Atualmente, o registro 9V-STP é utilizado pelo Airbus A330-343 da mesma Singapore Airlines.

Entre seus passageiros estavam 55 malaios, 21 cingapurianos, 12 japoneses, quatro britânicos e outros dos Estados Unidos, Canadá e França. O piloto do voo era o capitão Stanley Lim, enquanto o comissário-chefe era Philip Cheong.

O SQ 117 decolou do Aeroporto Internacional de Subang em Kuala Lumpur após as 21h. Algumas reportagens de jornais afirmam que o avião decolou às 21h15, mas publicações subsequentes sugerem que o avião realmente decolou às 21h38.

Por volta das 21h50, quatro sequestradores assumiram o controle da cabine do avião. Seu líder gritou que eles estavam sequestrando o avião e instruiu os passageiros a manterem a calma e permanecerem em seus assentos.

Os sequestradores desmascarados estavam armados com grandes bastões cilíndricos, isqueiros e facas. Os grandes bastões cilíndricos, que inicialmente foram considerados explosivos letais, foram posteriormente identificados como disparadores de faíscas.

Depois de assumir o controle da cabine, o líder dos sequestradores se comunicou com o piloto, Capitão Lim, e ameaçou explodir o avião se ele pousasse em Cingapura. Ele exigiu que Lim conduzisse o avião para Sydney. Lim enfatizou que o avião não tinha combustível suficiente para voar até Sydney e que iria cair se ele o fizesse.

O líder então permitiu que Lim pousasse o avião em Cingapura para reabastecer antes de seguir para Sydney, e prometeu liberar os passageiros no aeroporto de Changi.

O avião pousou na pista um do aeroporto de Changi às 22h24. O líder ordenou que Lim parasse o avião na pista e garantisse que ninguém se aproximasse. Ele também comunicou suas demandas a Lim, que as transmitiu às autoridades.

O líder exigiu falar com o embaixador do Paquistão em Cingapura e também com o ex-primeiro-ministro do Paquistão, Benazir Bhutto. Ele também exigiu a libertação de várias pessoas presas no Paquistão, incluindo o marido de Bhutto, e queria que o avião fosse reabastecido e levado para Sydney.

Por volta das 22h30 de 26 de março, policiais, incluindo policiais da Equipe Tática de Polícia, cercaram o avião. O governo de Cingapura ativou uma equipe de gerenciamento de crise chamada Grupo Executivo, composta por representantes do Ministério da Defesa, Ministério do Interior e outras organizações relacionadas. Os negociadores de reféns também foram alertados.

Lim transmitiu mensagens entre os negociadores da polícia, que tentaram persuadir os sequestradores a libertar os reféns, e os sequestradores com seu fone de ouvido. Os sequestradores forçaram os passageiros nas seções da primeira classe do avião a tomar assentos nas seções da classe econômica.

Seu líder se moveu para cima e para baixo nos corredores, enquanto os outros três sequestradores assumiram o controle das seções frontal, central e traseira do avião.

Às 23h20, o comissário de bordo Bernard Tan foi espancado pelos sequestradores e atirado para fora do avião, caindo 4,5 m na pista. Tan forneceu à polícia informações sobre os sequestradores e suas armas e foi levado para o Hospital Geral de Cingapura.

Por volta da meia-noite, os sequestradores espirraram álcool na cabine e no painel de controle do avião com álcool apreendido da cabine da primeira classe e ameaçaram colocar fogo no avião. Os sequestradores também agrediram Lim e um passageiro americano.

Por volta das 2h30, os sequestradores colocaram fogo em alguns jornais no chão da cabine e ameaçaram incendiar o avião. Os negociadores de reféns concordaram em reabastecer o avião e os sequestradores apagaram o fogo.

Às 2h40, o avião foi transferido para a pista externa do aeroporto. Às 3h25, o governo de Cingapura divulgou uma declaração detalhada sobre as demandas dos sequestradores. A primeira carga de combustível foi entregue por volta das 3h30.

Nesse momento, o comissário-chefe Philip Cheong foi espancado e empurrado para fora do avião. Ele forneceu à polícia mais informações sobre os sequestradores.

As negociações foram interrompidas às 6h45, quando os sequestradores informaram à equipe de negociação que não estavam mais interessados ​​em se comunicar. Os sequestradores estabeleceram um prazo de cinco minutos, ameaçando matar um refém a cada 10 minutos se suas demandas não fossem atendidas.

Os sequestradores iniciaram uma contagem regressiva. A equipe de negociação e o Grupo Executivo tomaram então a decisão de montar uma operação de resgate para salvar os reféns.

Durante o tempo em que as negociações com os sequestradores estavam ocorrendo, uma equipe de comandos SAF estava ensaiando uma operação de ataque em um avião Airbus semelhante.

Às 6h47, a equipe de comando recebeu a ordem de invadir o avião. Às 6h50, os comandos forçaram as portas do avião a abrirem com cargas de detonação e lançaram granadas de choque no avião.

Depois de gritar para os passageiros descerem e se identificarem como a equipe de resgate, 35 os comandos mataram os quatro sequestradores, deixando os reféns ilesos. Toda a operação durou 30 segundos. Os comandos então instruíram os passageiros a saírem da aeronave por meio de rampas de saída de emergência.

Após a confirmação de que não havia mais sequestradores, os passageiros foram transportados para o terminal do aeroporto em três ônibus. Uma entrevista coletiva foi realizada às 7h50 para anunciar o sucesso da operação de resgate.

Os sequestradores foram posteriormente identificados como Shahid Hussain Soomro, Fida Mohammad Khan Jadoon, Javaid Akhter Keyani e Mohammad Yousof Mughal. Shahid Hussain Soomro era o líder, enquanto Fida Mohammad Khan Jadoon era considerado o sequestrador mais violento. Eles eram todos cidadãos do Paquistão e afirmavam ser membros do Partido do Povo do Paquistão.

O sequestro do SQ 117 foi o primeiro incidente a envolver um avião da Singapore Airlines e o primeiro a ocorrer em Cingapura. Cingapura recebeu elogios da mídia internacional por sua agilidade no tratamento do incidente.

Pouco depois do incidente de sequestro, o então primeiro-ministro da Malásia, Mahathir Mohamad, ordenou que as medidas de segurança nos aeroportos da Malásia fossem mais rígidas. Cingapura também solicitou que as autoridades aeroportuárias da Índia, Paquistão e Bangladesh realizassem verificações mais minuciosas de bagagem e passageiros.

Em 9 de abril de 1991, o então primeiro-ministro Goh Chok Tong organizou uma recepção de chá para as pessoas-chave envolvidas na operação de resgate SQ 117, a fim de expressar o agradecimento do governo.

Os convidados incluíam o pessoal da SAF, o Comissário-Chefe Philip Cheong e o Capitão Stanley Lim. A lista de Prêmios do Dia Nacional de 1991 incluía vários atores importantes envolvidos no ataque e resgate do SQ 117.

A unidade de comando recebeu a Medalha de Valor, enquanto os membros da Equipe de Negociação da Polícia receberam o Certificado de Comenda do Presidente. Tanto o líder da Equipe de Negociação da Polícia, Foo Kia Juah, quanto o piloto do SQ 117, Stanley Lim, receberam a Estrela do Serviço Público. Lim Siong Guan, então presidente em exercício do Grupo Executivo, recebeu a Medalha de Serviço Meritório.

Em 1997, a SAF revelou que os comandos envolvidos na operação de resgate SQ 117 eram membros da Força de Operações Especiais, uma unidade secreta de resgate de reféns e contra-terrorismo.

Antes do sequestro SQ 117, Cingapura experimentou dois incidentes de sequestro anteriores. O primeiro foi o incidente de Laju em 1974, no qual quatro terroristas sequestraram a balsa de Laju e fizeram os passageiros como reféns. Os reféns foram libertados após um longo processo de negociação envolvendo os governos de Cingapura e do Japão.

O próximo encontro de Cingapura com o sequestro foi em 30 de outubro de 1977, envolvendo uma aeronave da Vietnam Airline, que estava em um voo doméstico da cidade de Ho Chi Minh para a Ilha de Phuquoc.

O piloto da aeronave foi forçado a pousar em Cingapura após uma escala para reabastecimento na base aérea de U-Tapao, 130 km a sudeste de Bangkok, Tailândia. A aeronave acabou pousando no Aeroporto Seletar, onde os sequestradores se renderam às autoridades de Cingapura após negociação.

O incidente de Laju levou à formação do Grupo Executivo, que mais tarde lidou com a crise de sequestro SQ 117. O Grupo Executivo foi renomeado como Homefront Crisis Executive Group.

O jovem Fred Cheong em seu uniforme militar e, atualmente, em suas vestes de monge

Como curiosidade, Fred Cheong, que atuou nas Forças Especiais que solucionaram o sequestro do voo SQ 117, hoje com 57 anos, depois de deixar as Forças Armadas de Cingapura (SAF), se tornou um monge budista. Desde então, ele vive com simplicidade em um mosteiro, meditando nas montanhas cobertas de neve nas profundezas do Himalaia e conduzindo retiros de dharma em todo o mundo.

Por Jorge Tadeu (Site Desastres Aéreos) com Wikipedia, ASN, eresources.nlb.gov.sg e alchetron.com

Aconteceu em 26 de março de 1982: A queda fatal do voo Aeropesca Colombia 217

Em 26 de março de 1982, o voo 217 operado pelo turboélice quadrimotor Vickers 745D Viscount, prefixo HK-2382, da Aeropesca Colombia, era um voo regular de passageiros na Colômbia, do Aeroporto La Vanguardia, em Villavicencio para o Aeroporto Internacional El Dorado, em Bogotá.

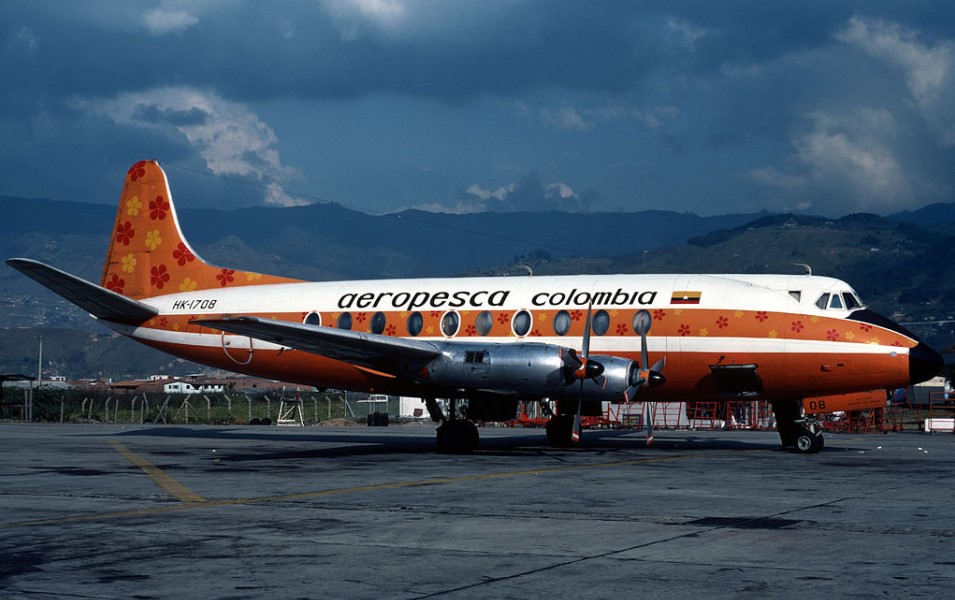

Um Vickers 745D Viscount da Aeropesca Colombia similar ao avião acidentado
