Saiba mais: inspeção com Boroscópio

O que seria Boroscópio? O que vem a ser uma “inspeção boroscópica”?

Por Aviões & Música

A imagem acima mostra um técnico fazendo uma inspeção com um boroscópio. Qualquer semelhança com um endoscópio usado por cirurgiões não é mera coincidência.

O boroscópio é um instrumento usado para fazer inspeções visuais remotas e é composto de duas partes principais:

1- Um longo e fino tubo que é inserido dentro do motor através de uma pequena abertura. Esse tubo pode ser rígido ou flexível.

2- Um conjunto de lentes e controle manual que fica fora do motor e mostra imagens do interior do motor.

A ponta do boroscópio ilumina a área que vai ser inspecionada no interior escuro do motor e através de “relay lens” transporta a imagem para a lente (ou monitor) que está do lado de fora.

Qual a função principal do Boroscópio?

Permitir que você possa “olhar” e procurar danos na parte interna do motor e da turbina sem que precise desmontá-los. Isso ocasiona uma grande economia de tempo e dinheiro para as empresas aéreas.

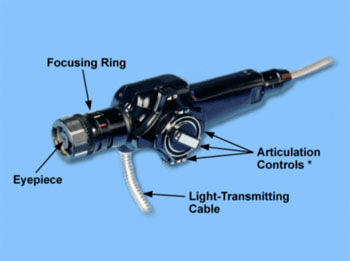

Acima a foto do controle do boroscópio, onde a gente vê o que tem dentro do motor

O técnico acima está olhando a área da câmara de combustão do motor, pois dá pra ver os bicos injetores. A câmara de combustão é um dos lugares mais difíceis de analisar os danos quanto a serem normais de uso ou fora dos limites. Depois da câmara, vem a inspeção das paletas da turbina, e temos que saber o significado de cada parte dela, já que cada parte possui um limite diferente de tolerância aos danos.

A foto acima mostra dois tipos comuns de paleta de turbina, com e sem “shroud”

Outro uso comum do boroscópio para inspeção é quando há suspeita de ingestão de pássaro ou qualquer outro objeto estranho pelo motor (F.O.D.).

Nesses casos a inspeção interna se foca mais na área dos primeiros estágios do compressor, se houver danos, estes são avaliados, medidos e aí a gente sacramenta: pode voar sem problema, pode voar por algumas horas ou não pode voar e tem que trocar o motor.

A foto abaixo é uma vista do segundo estágio da turbina de um motor Pratt & Whitney de Boeing 777, e essa é mais ou menos a vista que temos ao usar o boroscópio.

Como dá pra notar, uma das paletas está com rachadura e sinais de “inner sulfidation”, mas nem sempre os problemas são tão visíveis assim.

Da próxima vez que ouvir um motor acelerando com potência máxima para a decolagem, lembre-se que tem algum mecânico olhando lá dentro em intervalos regulares de tempo pra se certificar que está tudo certo.

Fonte: Lito (Aviões & Música) - Imagens: P&W e Aviation Learning
